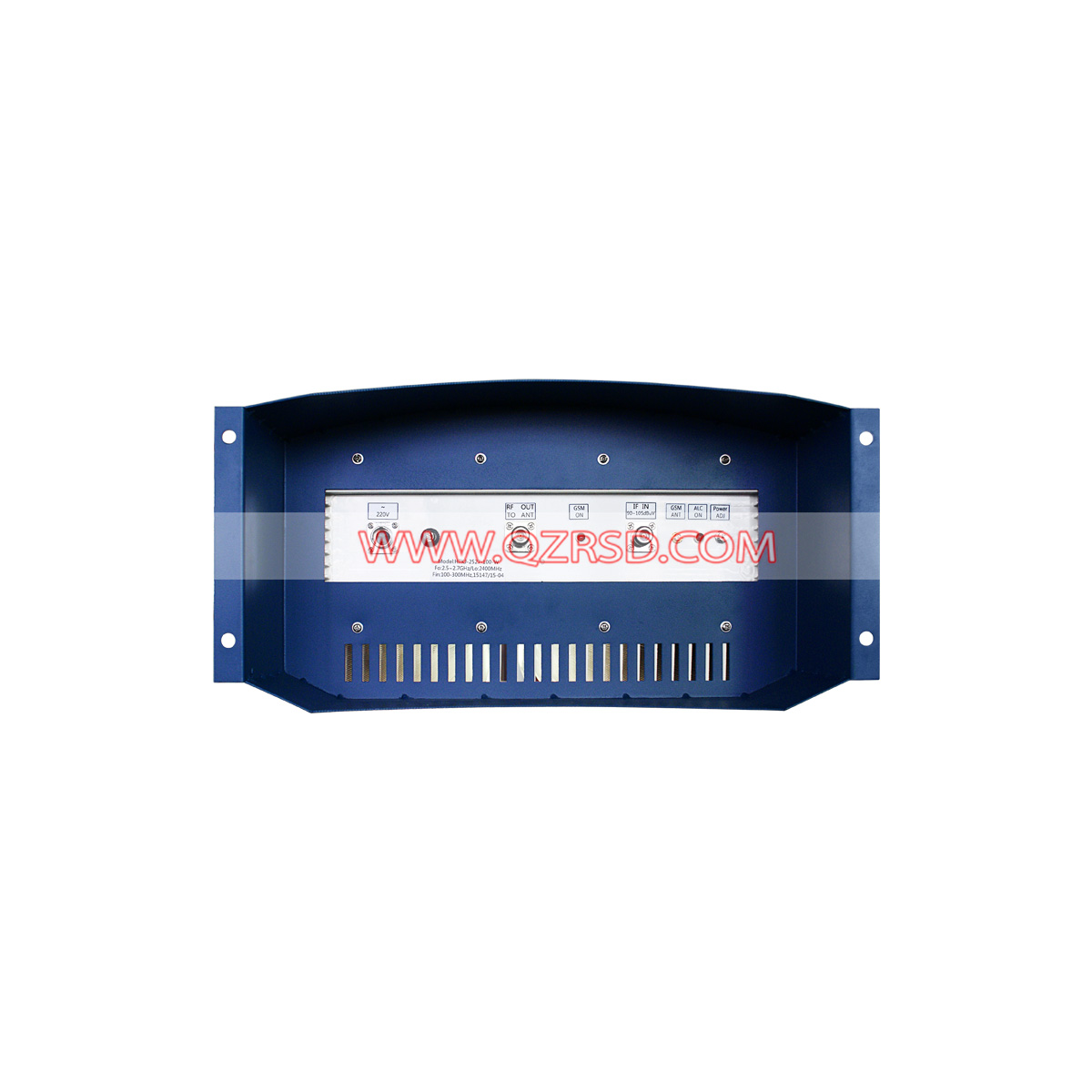

100W 数字MMDS/MUDS发射机(2.5-2.7GHz 室外型)
输入频率：100~300MHz
输出频率：2500~2700MHz
最大增益：65dB
数字平均功率：12W
输入电平：90~105dBuV
输入信号调制方式：QPSK,64/256 QAM,DVB-T
-
描述
性能
- 宽频带响应
- 高线性低功耗设计
- 极低本振低噪声设计
- 主要部件采用进口器件
- ALC保持恒定功率输出
- 多频道数字电视同时发射

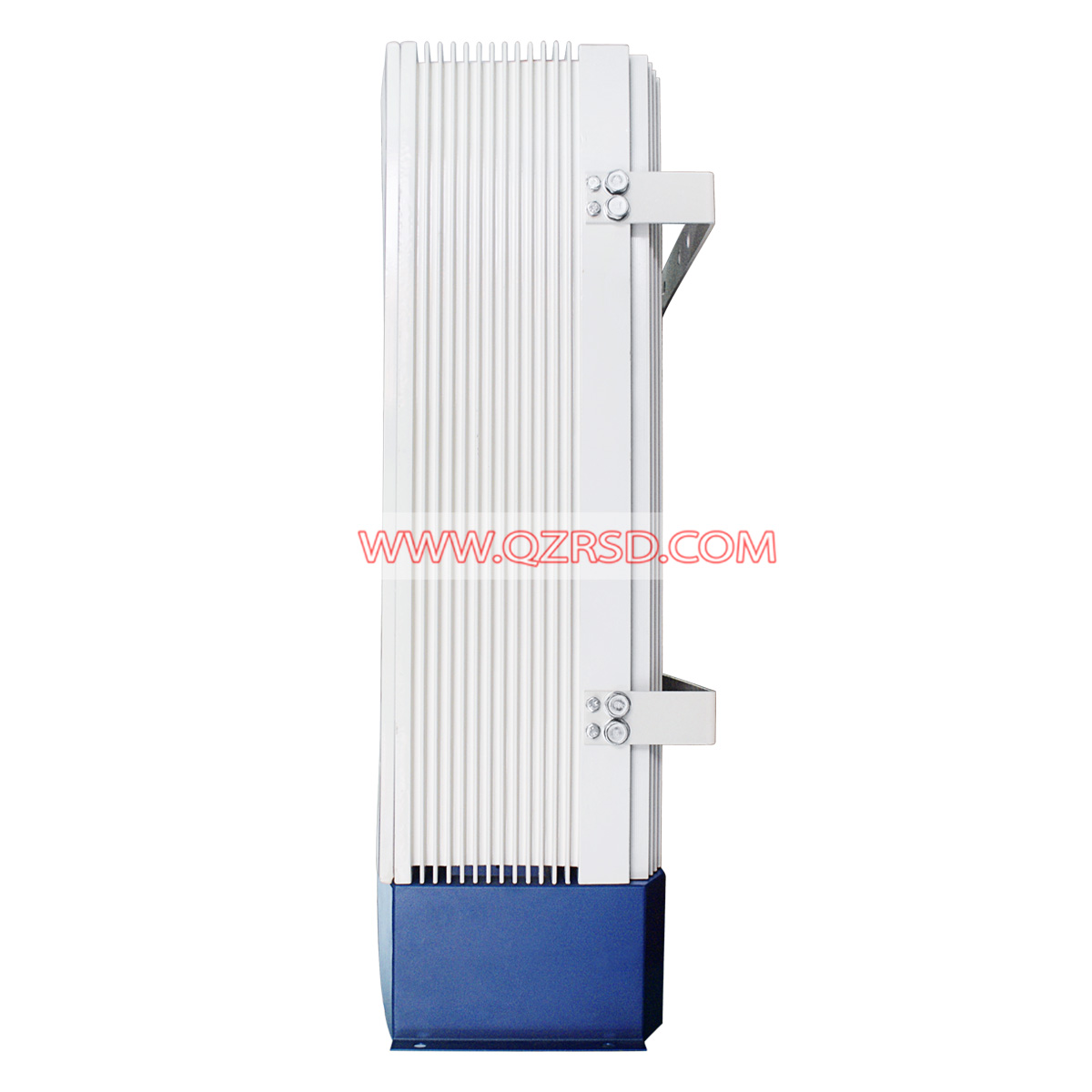

- 室外型设计，提高有效发射功率
品质
- 全密闭防水设计
- 功能模块化设计，易于维护，方便更换
智能
- 告警处理
- 完善的自我诊断、保护功能
- 可扩展远程监控，数字化检测工作状态

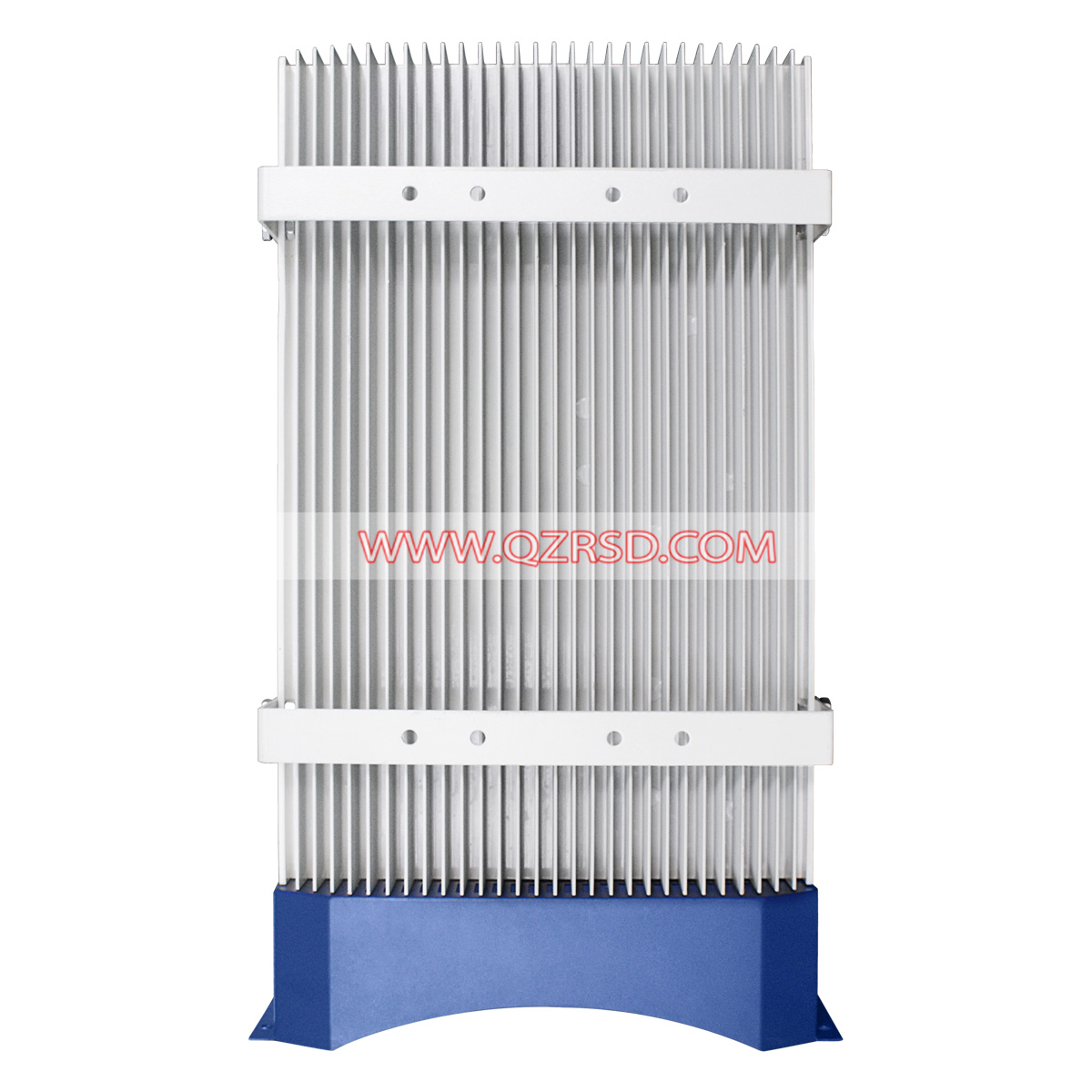

散热
| 序号 |
名称 |
参数 |
| 1 |
输入频率 |
100~300MHz |
| 2 |
输出频率 |
2500~2700MHz |
| 3 |
最大增益 |
65dB |
| 4 |
功率输出稳定度（ALC开） |
＜±0.5dB |
| 5 |
1dB压缩点功率 |
100W |
| 6 |
本振频率 |
2400MHz |
| 7 |
幅频特性（200 MHz带宽内） |
±1.5dB |
| 8 |
输入电平 (ALC开) |
90~105dBuV |
| 9 |
输入端口回波损耗 |
15dB |
| 10 |
输出端口回波损耗 |
18dB |
| 11 |
数字平均功率 |
12W |
| 12 |
输出频谱肩比(QAM/DVB-T时) |
＜-40dBc |
| 13 |
频率响应(任一8 MHz带宽內) |
＜±0.2dB |
| 14 |
输入信号调制方式 |
QPSK,64/256 QAM,DVB-T |
| 15 |
电力消耗在 25°C时 |
13V/20A,12V/6.5A |
| 16 |
工作温度 |
-20°C~+50°C （室外） |
| 17 |
输入连接器 |
50Ω/N头-阴性 |
| 18 |
输出连接器 |
50Ω/N头-阴性 |
| 19 |
相对湿度 |
100% |
| 20 |
工作电压 |
220VAC±10%/50Hz |
-
