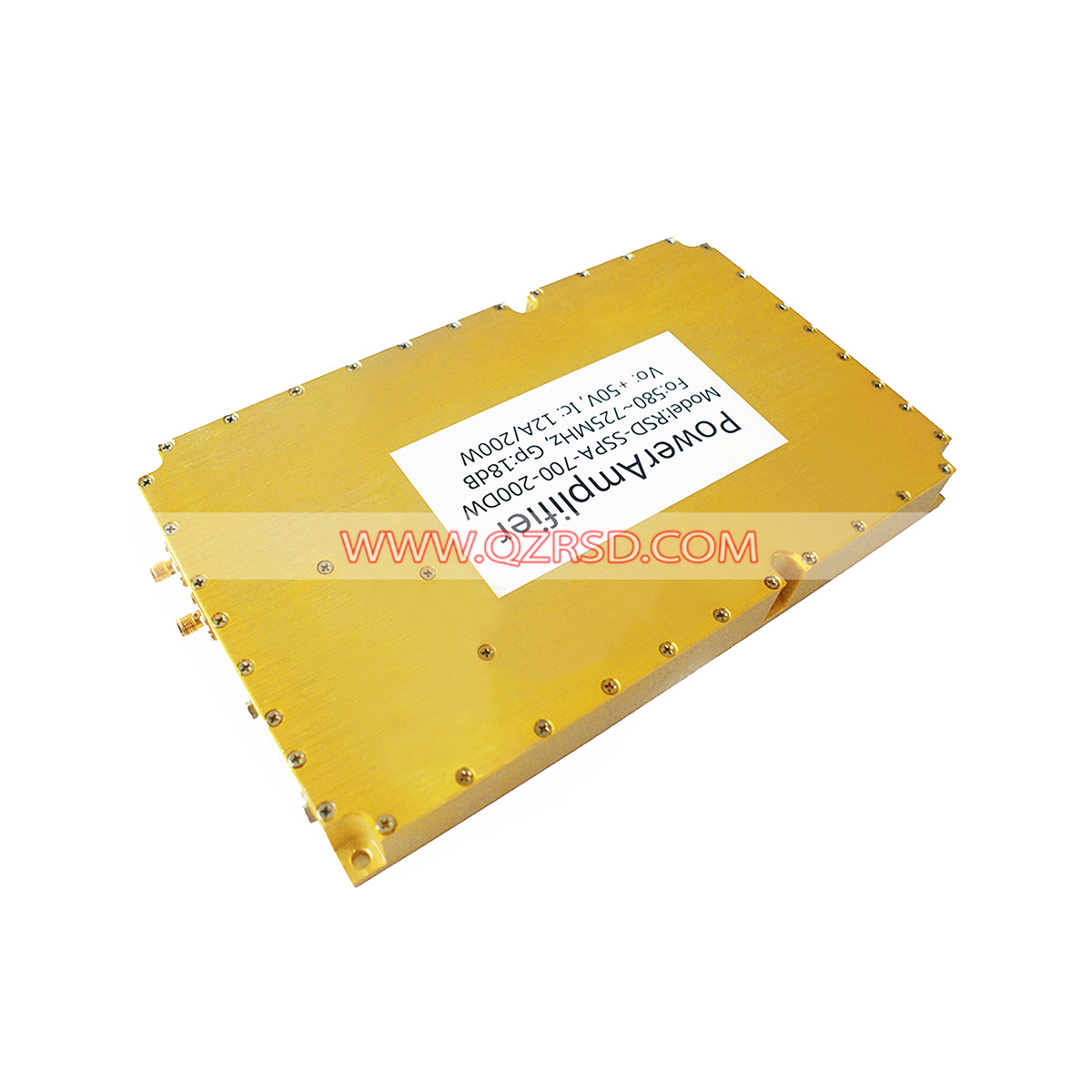

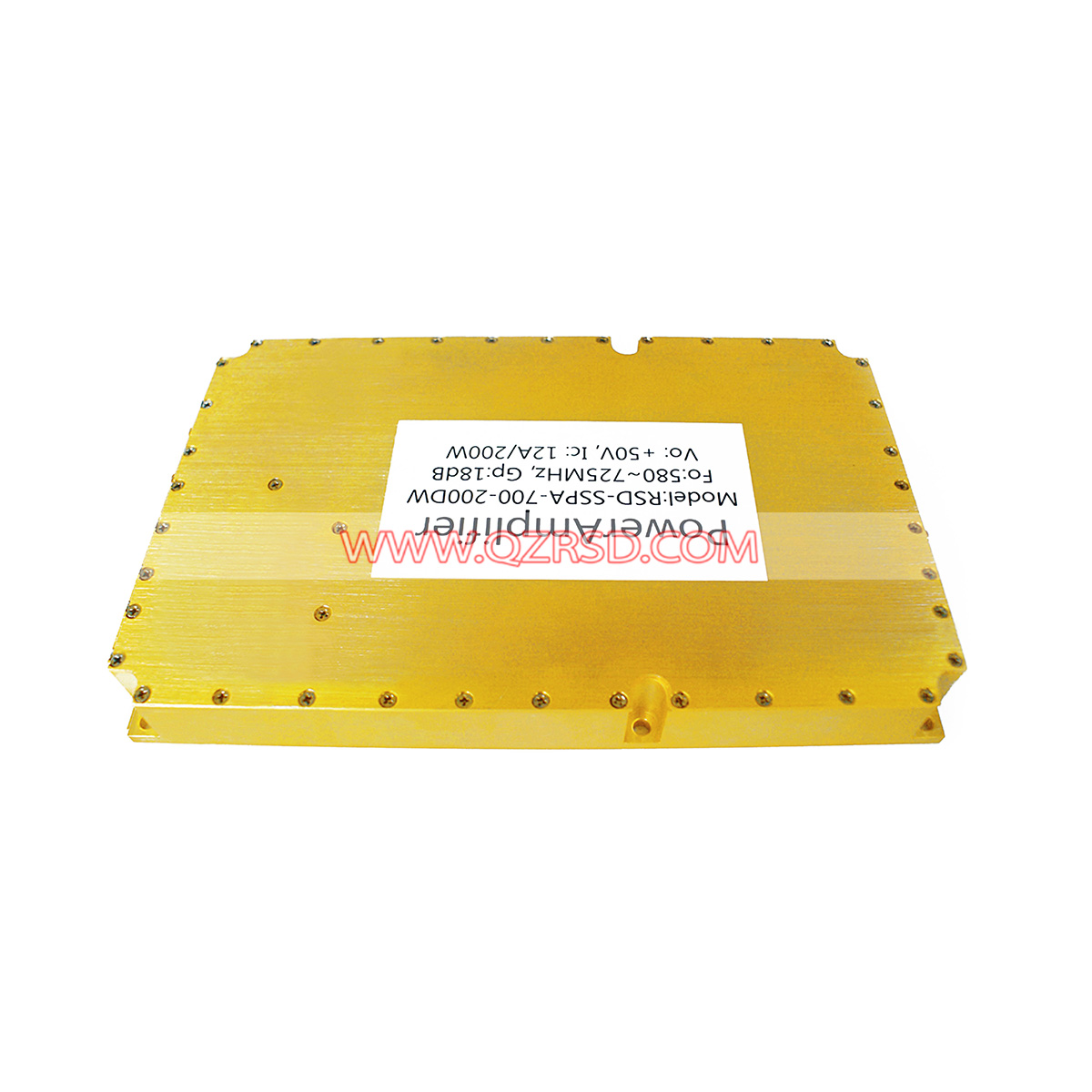

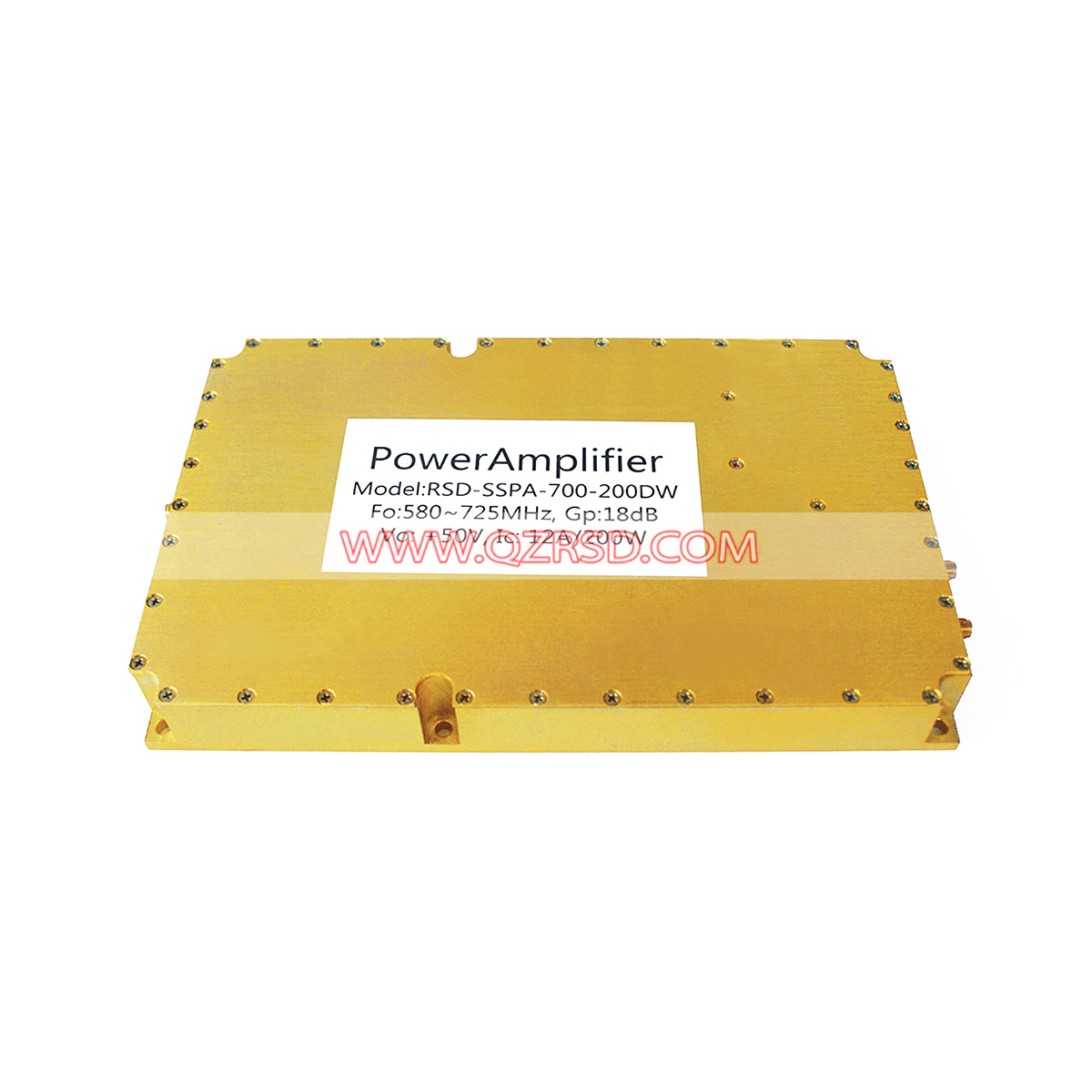

微波功率放大器(700MHz/200W)
工作频率：580~725MHz 带宽145MHz
增益：18±1dB
标称功率输出：200W
带内平坦度：≤±1.5dBm
端口驻波比：≤1.5
互调：≤-36dBc（输出功率150W时带肩比大于40dB）
-
描述
- 主要元器件采用日本、美国等原装进口功率模块，可靠性好，效率高，保证系统的高质量，高稳定性
- 产品系列化微波仿真设计，一致性好
- 高增益、低谐波、低杂散
- 输入、输出50Ω阻抗内匹配，驻波小，易于级联使用
- 末级功放输出口采用大功率隔离器，保证天线口驻波比，并保证天线失配时不损坏功放模块。
| 序号 |
名称 |
参数 |
| 1 |
工作频率 |
580~725MHz 带宽145MHz |
| 2 |
增益 |
18±1dB |
| 3 |
带内平坦度 |
≤±1.5dBm |
| 4 |
标称功率输出 |
200W |
| 5 |
互调 |
≤-36dBc（输出功率150W时带肩比大于40dB） |
| 6 |
端口驻波比 |
≤1.5 |
| 7 |
工作电压 |
+50V |
| 8 |
工作温度 |
-20℃~+55℃ |
| 9 |
贮存温度 |
-35℃~+75℃ |
| 10 |
射频接口 |
SMA-50K |
| 11 |
监控接口 |
DB-9K |
| 12 |
射频端口阻抗 |
50Ω |
-
