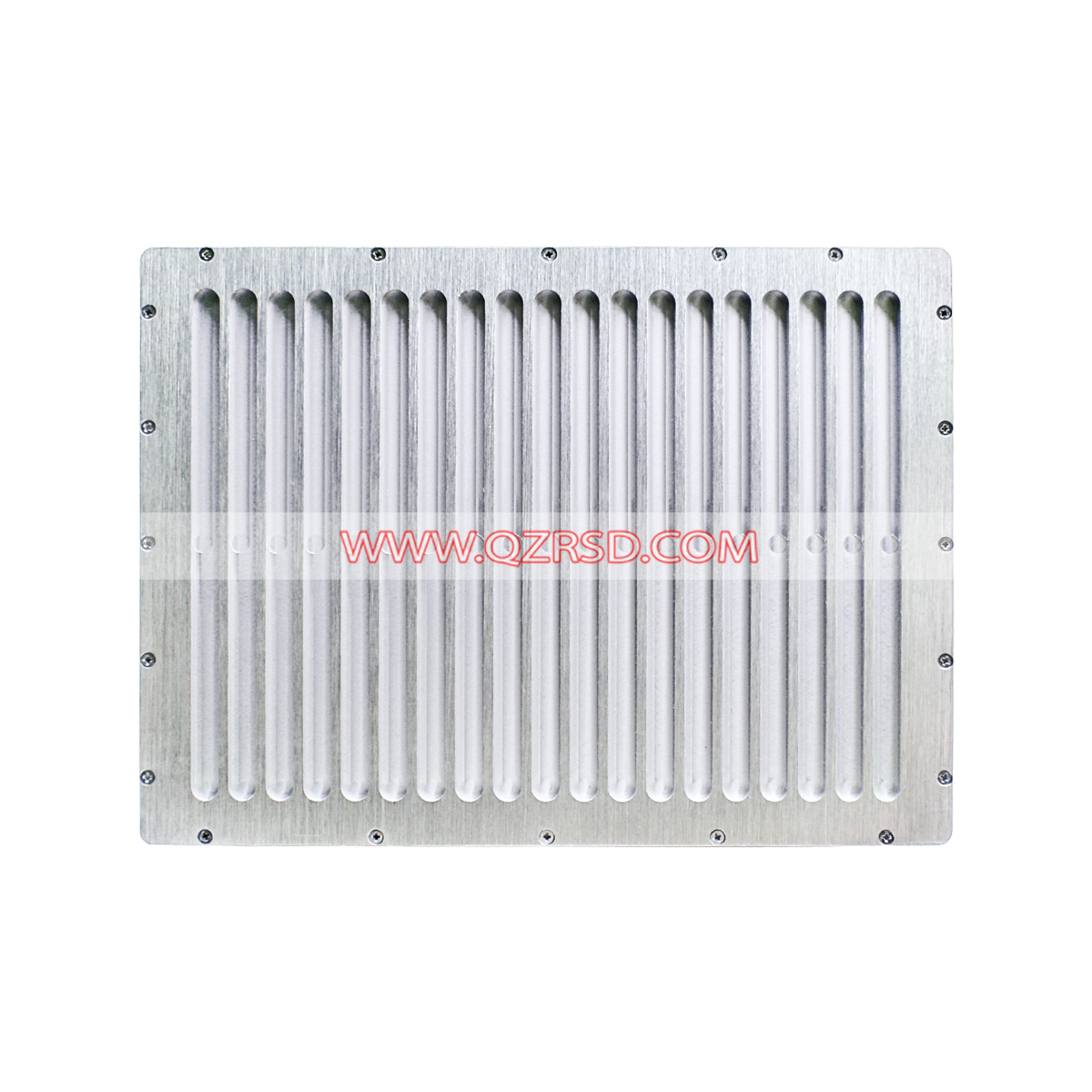

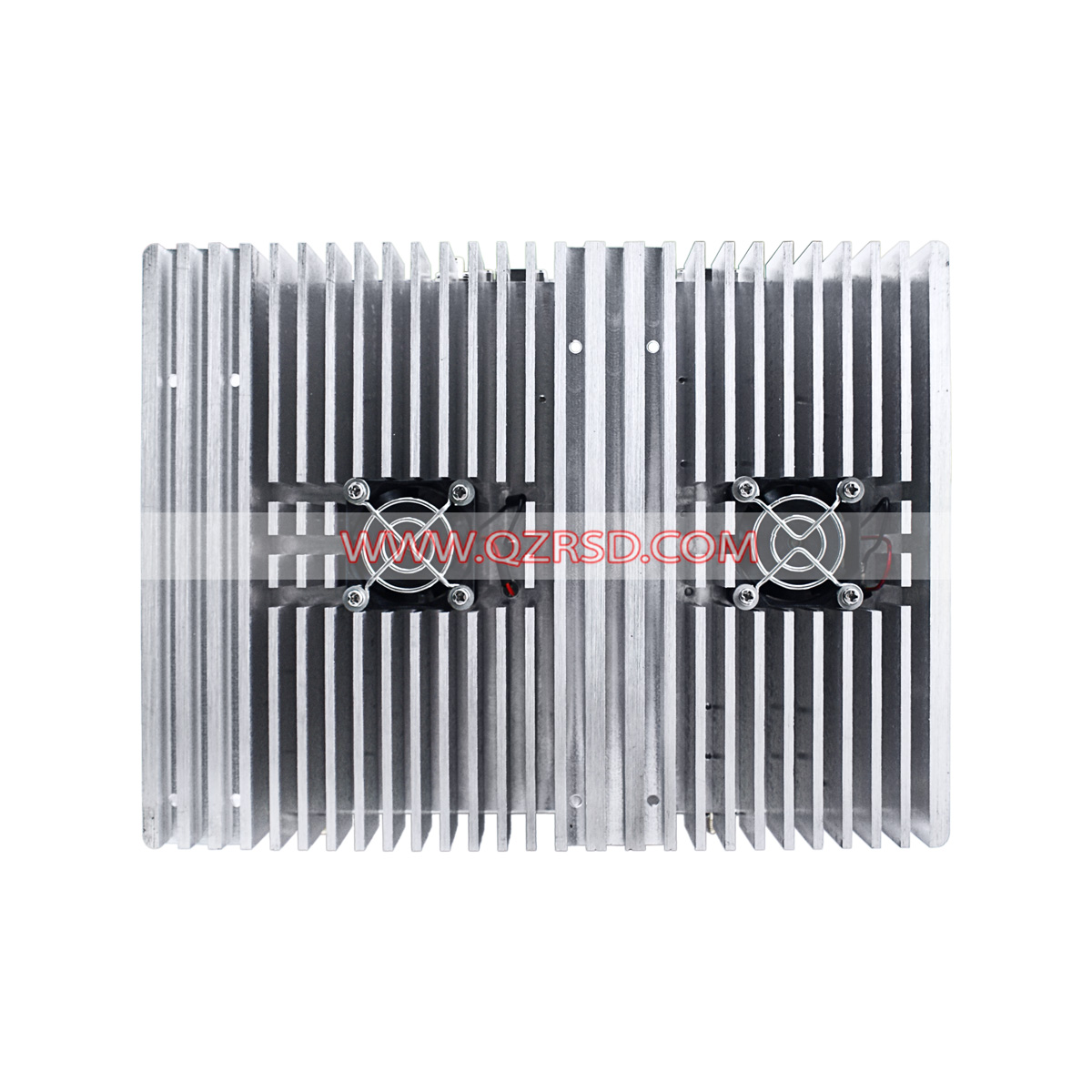

二合一微波功率放大器(500MHz/1.4GHz)

频段：460-505MHz/1390-1450MHz
增益：55±1dB/58±1dB
输入电平：-5~+5dBm/-5~+5dBm
输出电平：+42dBm/+45dBm
带肩比：≥30dB/≥30dB
ALC范围：25dB/25dB

序号	名称	功放1参数	功放2参数
1	频段	f₁:460-505MHz	f₂:1390-1450MHz
2	增益	55±1dB	58±1dB
3	输入电平	-5~+5dBm	-5~+5dBm
4	输入口要求	谐波抑制滤波器	谐波抑制滤波器
5	输出电平	+42dBm	+45dBm
6	带肩比	≥30dB	≥30dB
7	电源	+28V/2.8A	+28V/5A
8	功率检测	绿灯	绿灯
9	电压/电流/功率驻波保护	V=32V/I_D=6A P₀=30W/I_L=-4dB	V=32V/I_D=9A P₀=60W/I_L=-4dB
10	保护消除	5/30/120分钟重启	5/30/120分钟重启
11	ALC范围	25dB	25dB

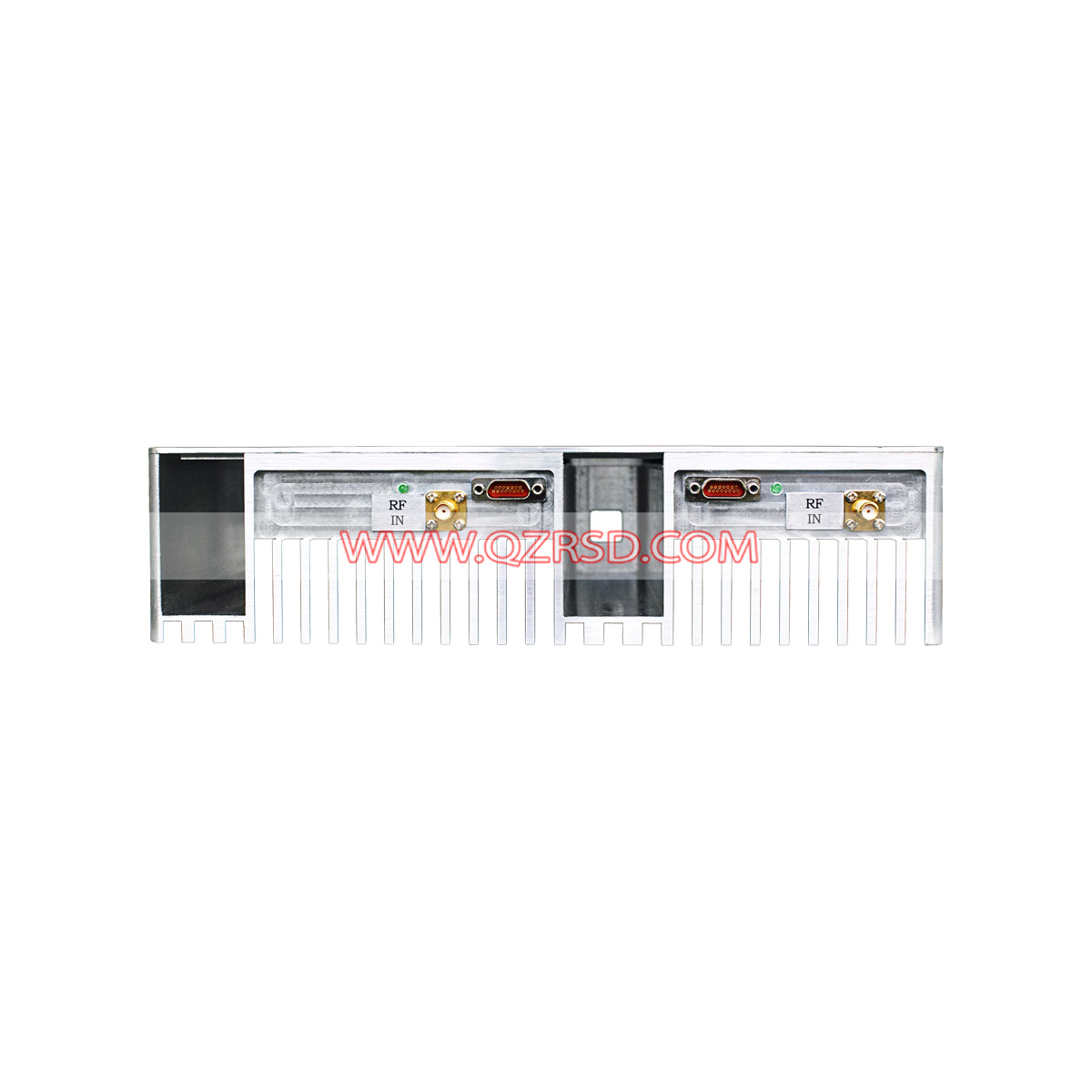

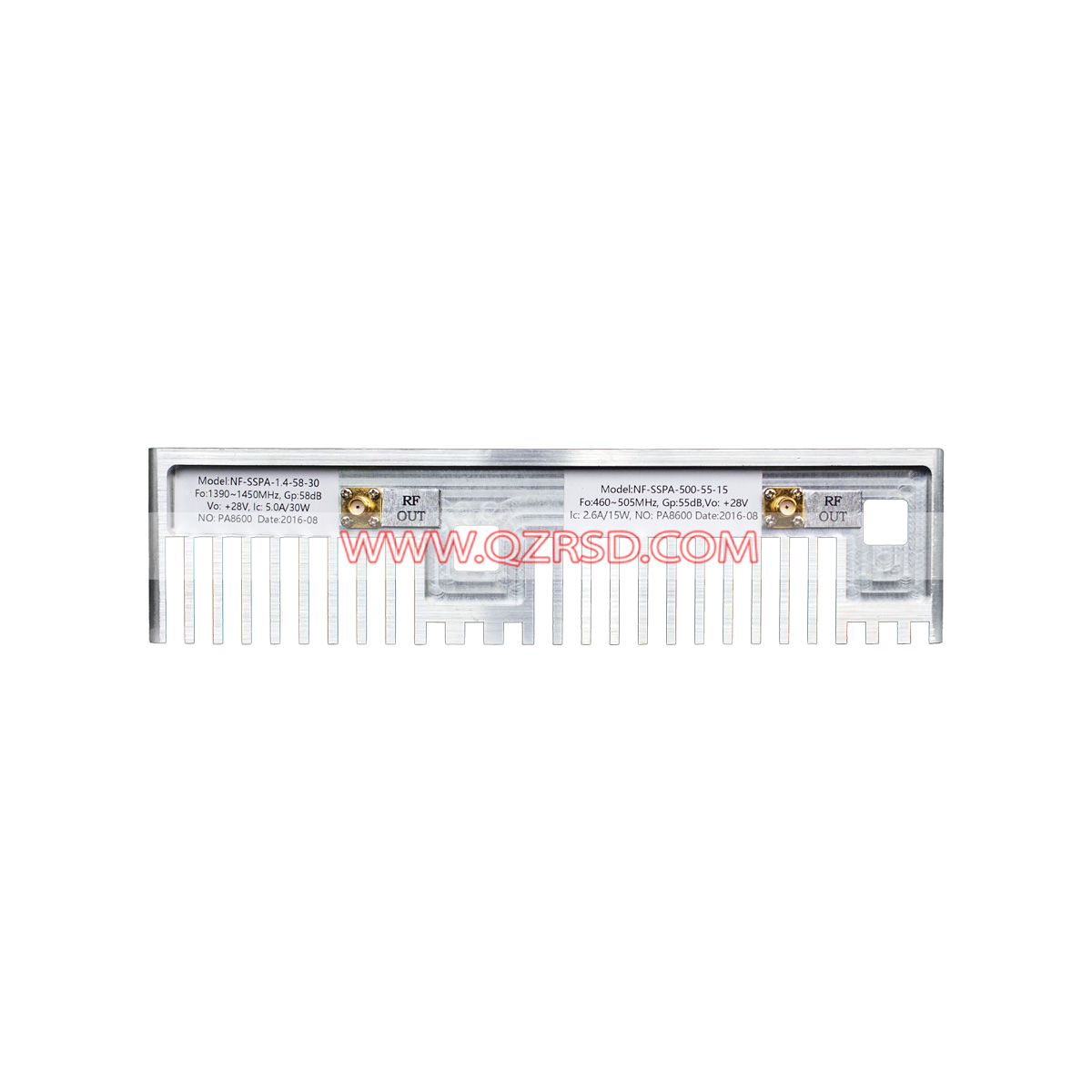

12	射频插座	SMA-50K	SMA-50K
13	工作温度	-40~+85℃	-40~+85℃
