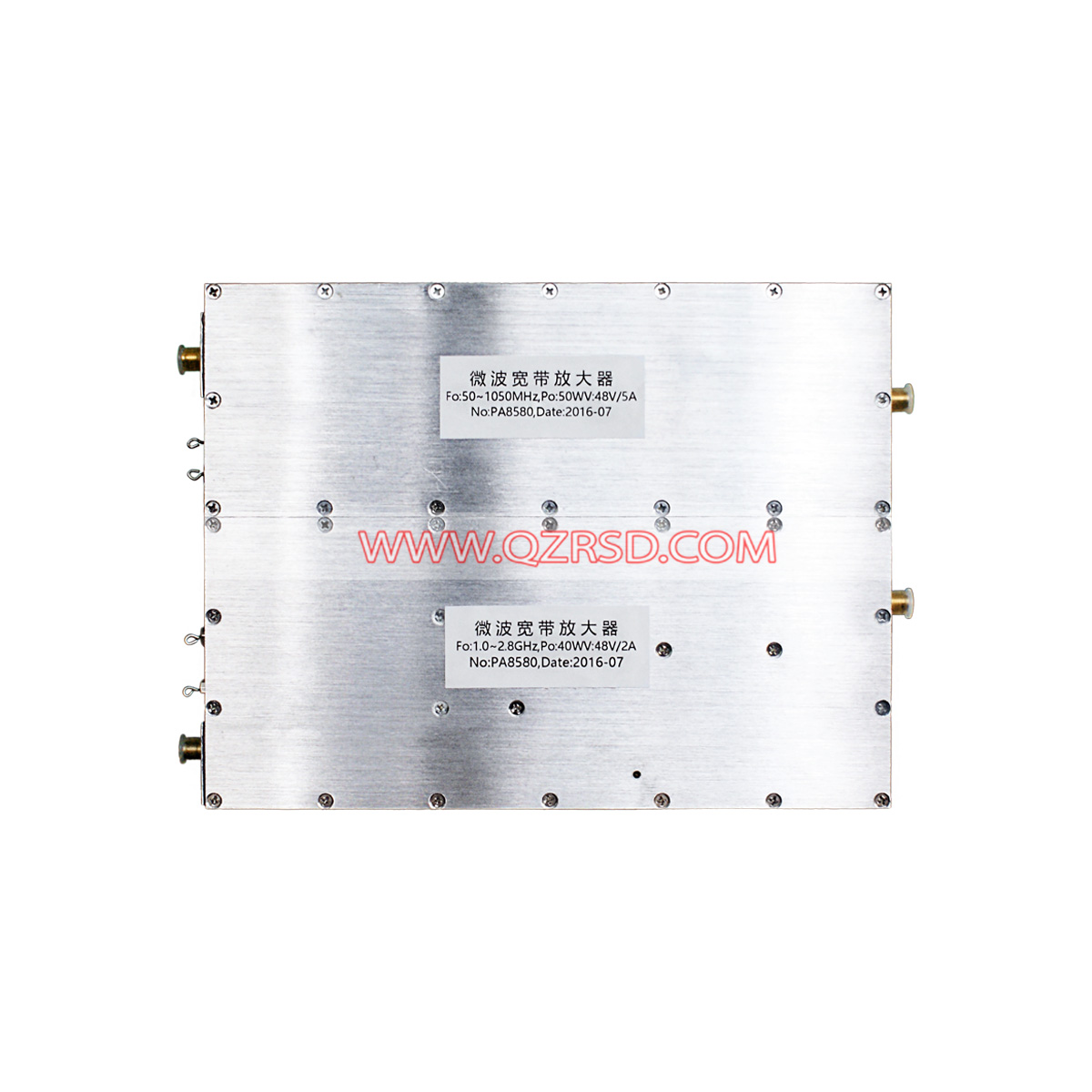

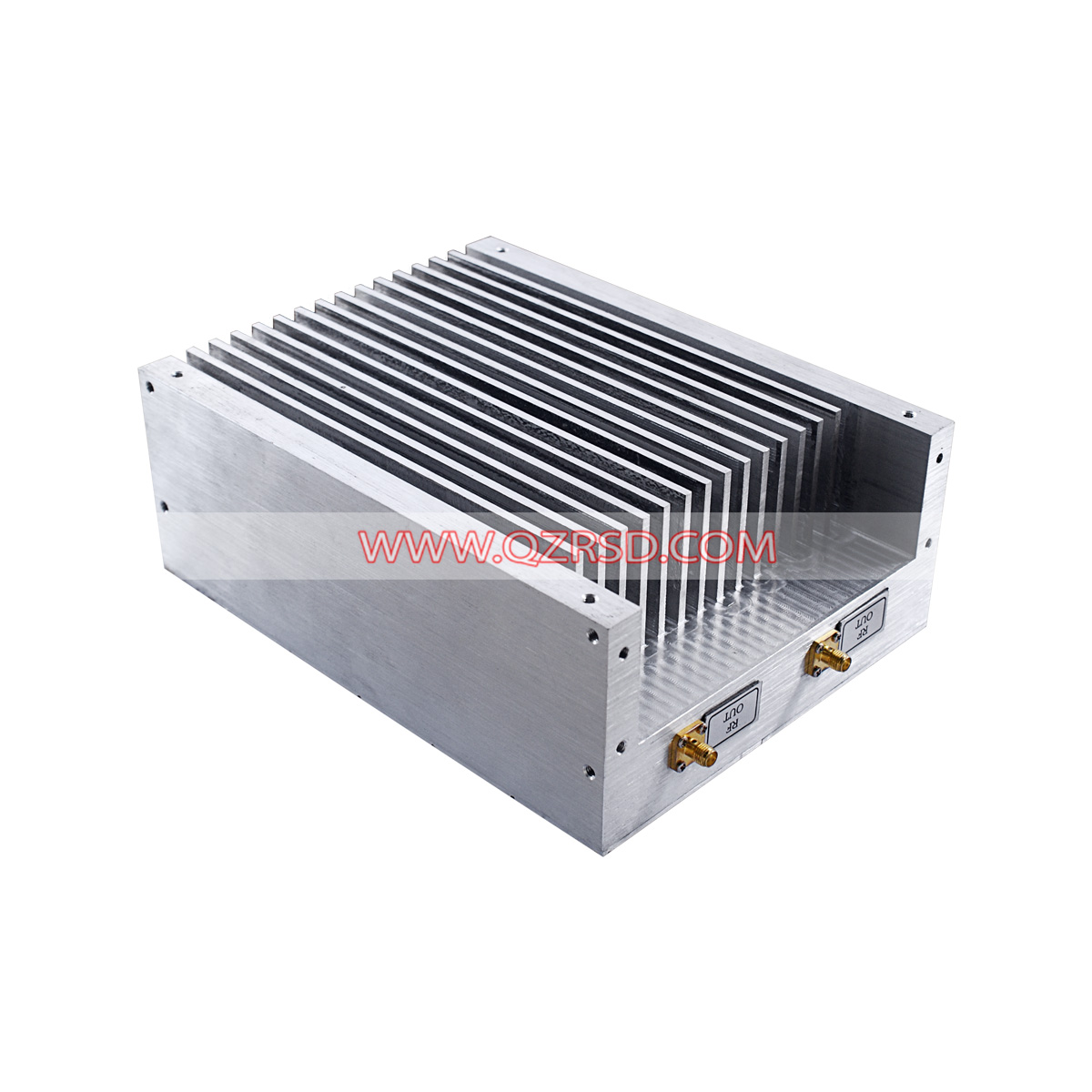

二合一微波功率放大器(50-1050MHz+1.0-2.8GHz)
频段：50-1050MHz/1000-2800MHz
增益：51±2.5dB/44±2.0dB
输入电平：-5~+5dBm/0~+10dBm
输出功率：≥50W/50~55W(ALC)
功率检测：0.4V/1.5V
驻波保护：1:4/1:4
- 描述
- 主要元器件采用日本、美国等原装进口功率模块，可靠性好，效率高，保证系统的高质量，高稳定性
- 产品系列化微波仿真设计，一致性好
- 高增益、低谐波、低杂散
- 输入、输出50Ω阻抗内匹配，驻波小，易于级联使用
- 末级功放输出口采用大功率隔离器，保证天线口驻波比，并保证天线失配时不损坏功放模块。
| 序号 | 名称 | 功放1参数 | 功放2参数 |
|---|
| 1 | 频段 | 50-1050MHz | 1000-2800MHz |
| 2 | 增益 | 51±2.5dB | 44±2.0dB |
| 3 | 输入电平 | -5~+5dBm | 0~+10dBm |
| 4 | 输出功率 | ≥50W | 50~55W(ALC) |
| 5 | 供电 | 28V/6.8A(55W时) | 28V/4.8A(50W时) |
| 6 | 功率检测 | 0.4V | 1.5V |
| 7 | 驻波保护 | 1:4 | 1:4 |
| 8 | 驻波保护消除 | 供电重启 | 供电重启 |

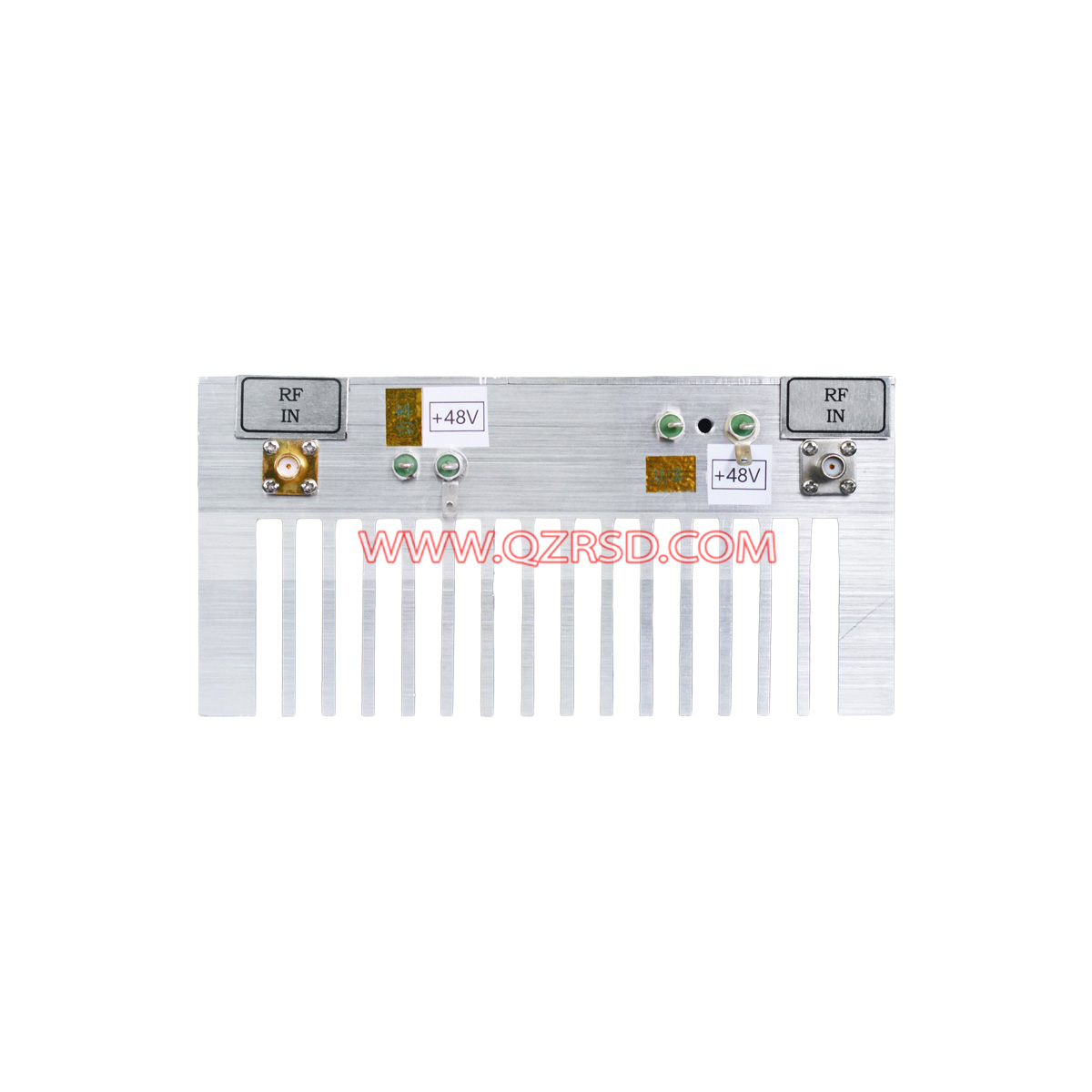

| 9 | 接口 | SMA-50K | SMA-50K |
| 10 | 工作温度 | -20~+70℃ | -20~+70℃ |
