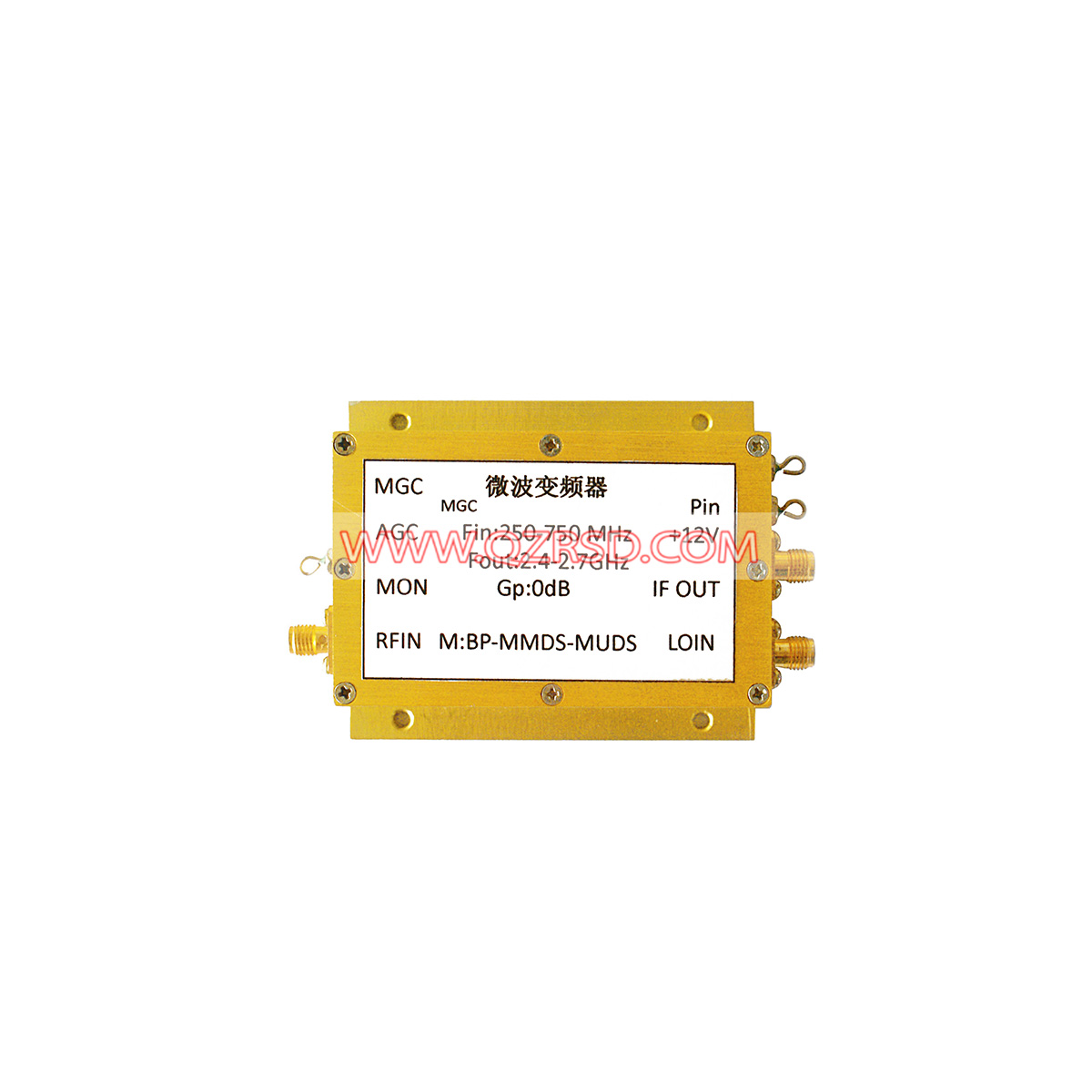

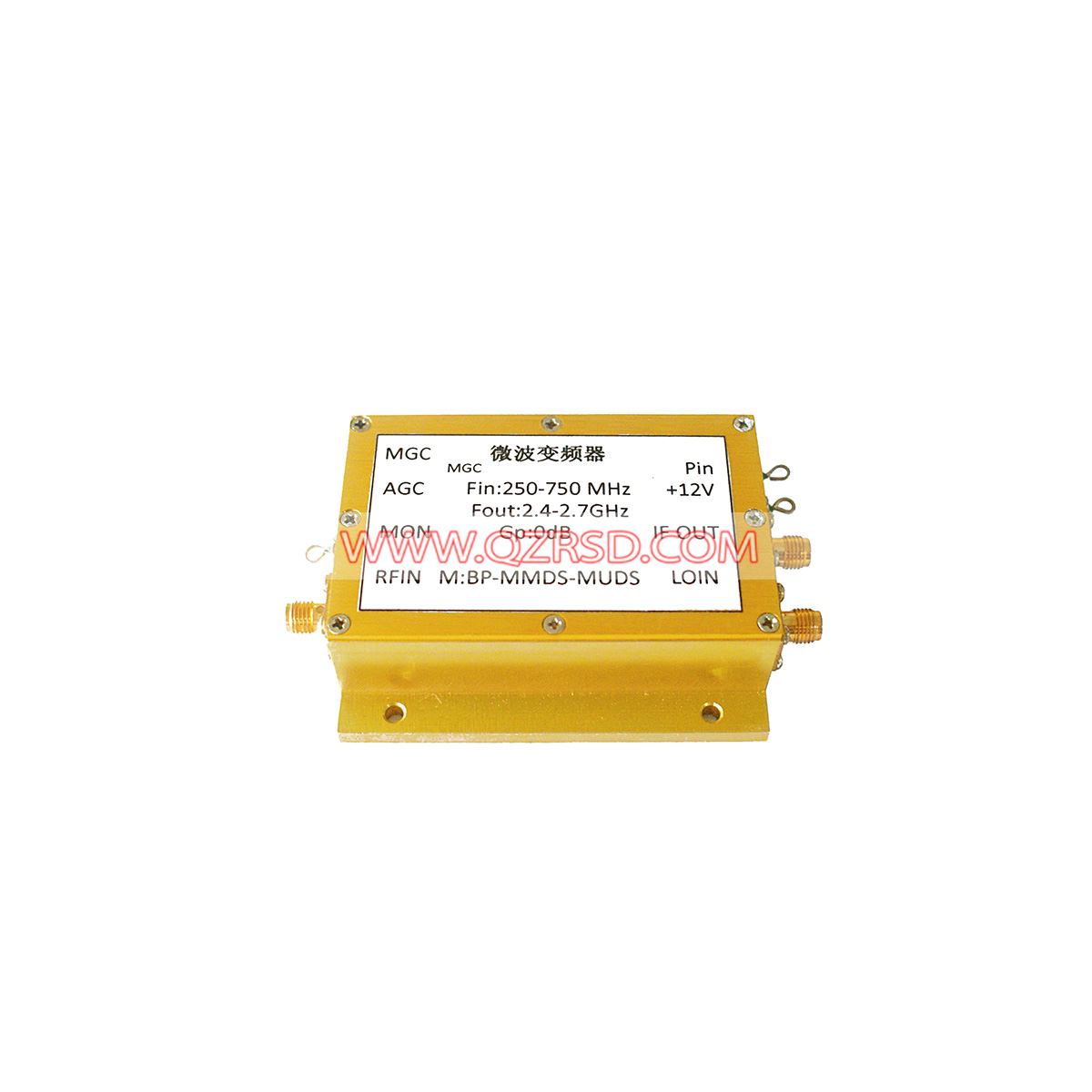

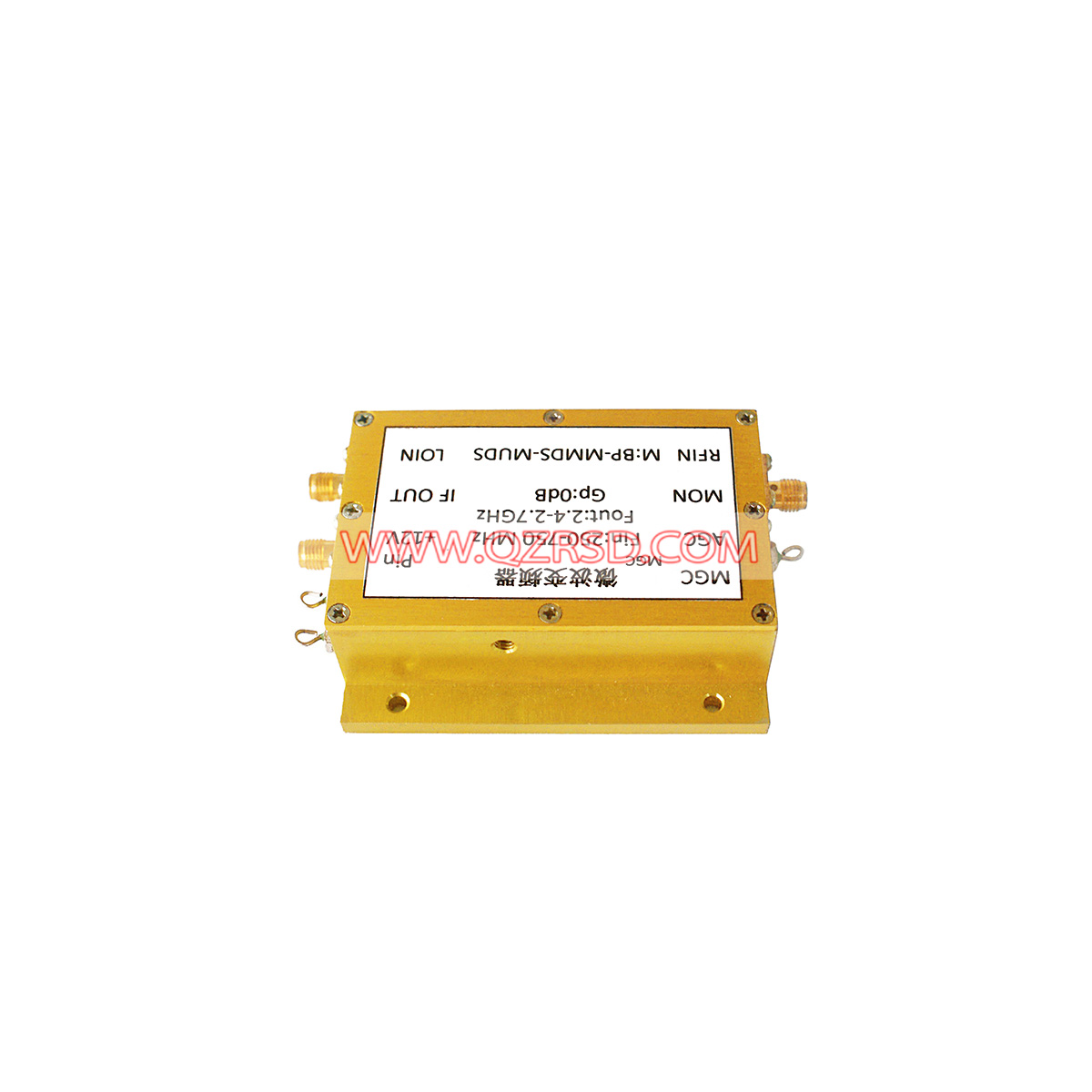

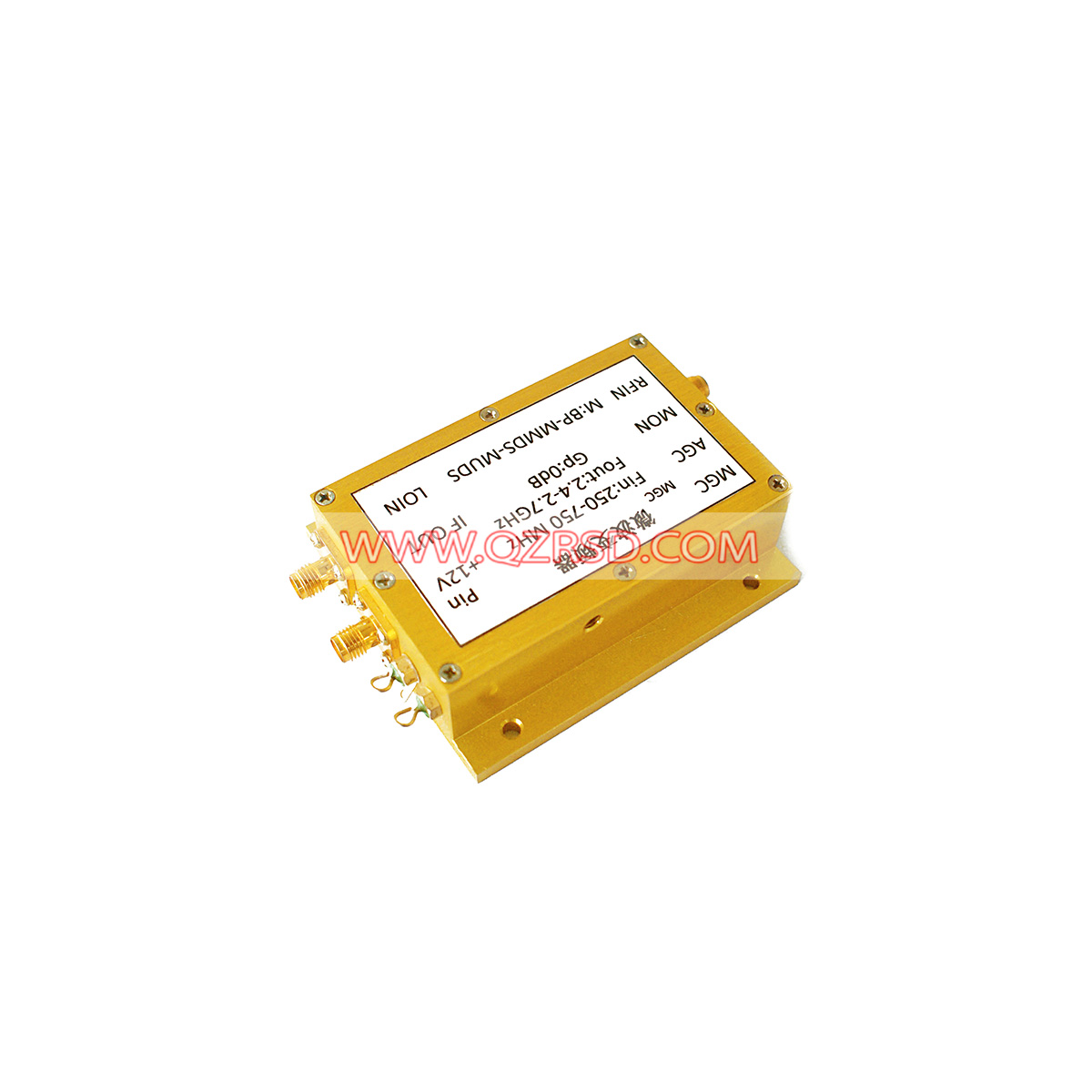

AGC变频器(MM-MU)
输入频率：530~570MHz
输出频率：2563~2603MHz
输入电平：90±10dBuV／CH
输出电平：90±10dBuV／CH
本振频率：2033MHzm
幅频特性：≤1.0dB（2563~2603MHz）
-
描述
| 序号 |
名称 |
参数 |
| 1 |
输入频率 |
530~570MHz |
| 2 |
输出频率 |
2563~2603MHz |
| 3 |
输入电平 |
90±10dBuV／CH |
| 4 |
输出电平 |
90±10dBuV／CH（含滤波器和20dB增益功放） |
| 5 |
本振频率 |
2033MHz |
| 6 |
幅频特性 |
≤1.0dB（2563~2603MHz） |
| 7 |
手动控制调整电平衰减范围 |
0~20dB |
| 8 |
带肩比 |
≥50dB（输入90±10dBuv范围内输出电平≥80dBu时测试） |
| 9 |
输入回波损耗 |
≥18dB |
| 10 |
输出回波损耗 |
≥18dB |
| 11 |
输入、输出阻抗 |
50Ω |
| 12 |
输入、输出接口 |
SMA-50K |
| 13 |
本振接口 |
50Ω SMA-50KF |
| 14 |
最大带内、带外杂波发射功率 |
≤-60dBc（2.45~2.75GHz） |
| 15 |
工作电压 |
+12V |
| 16 |
工作温度 |
-5℃~+55℃ |
-
